Газорегуляторный пункт шкафной ГРПШ-РДСК

от 210 000 ₽

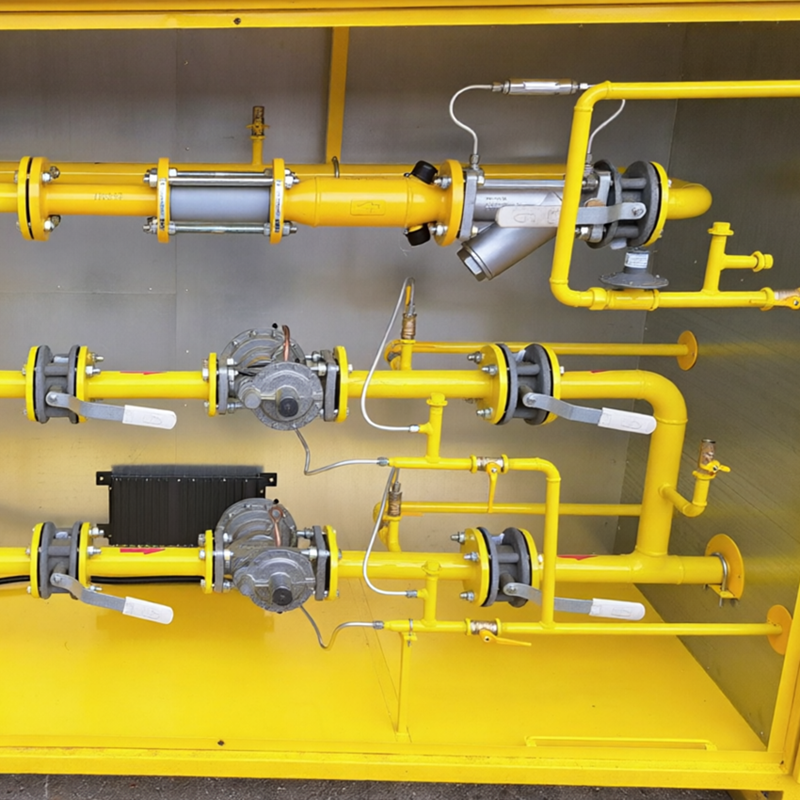

Газорегуляторный пункт ГРПШ-РДСК оснащен двумя линиями редуцирования: основной и резервной и измерительным комплексом. ГРПШ изготовлен на базе регуляторов РДСК, редуцирующих входное давление с 1,2 МПа до выходного в диапазоне 30-100 кПа.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики ГРПШ-РДСК

Регулятор давления газа РДСК
Клапан предохранительный сбросной КПС-С
Рабочая среда природный газ по ГОСТ 5542-87
Давление газа на входе, Рвх, МПа 1,2
Диапазон настройки выходного давления, Рвых, кПа 30–100
Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч 900
Масса, кг* 150

* Массу изделий уточняйте при заказе, в таблице указаны справочные данные.

** По заказу возможно изготовление ГРПШ-РДСК с узлом учета расхода газа или с измерительным комплексом.

Купить ГРПШ-РДСК в Оренбурге

Основное направление деятельности компании – обеспечение промышленных предприятий надежным оборудованием. ГРПШ-РДСК полностью соответствуют заявленным техническим параметрам и готовы к эксплуатации в условиях интенсивных нагрузок. Мы берем на себя организацию доставки в Оренбург.

Прямое сотрудничество с производителями и поставщиками позволяет предлагать прозрачные условия ценообразования. Узнать окончательную стоимость оборудования с учетом доставки можно двумя способами: позвонить по контактному телефону или заполнить форму обратной связи. В ответ на запрос вы получите счет с детализацией всех позиций.

Особое внимание уделяем техническому консультированию. У наших специалистов можно получить развернутую информацию по монтажу, пусконаладке и совместимости узлов. Это помогает клиентам принимать взвешенные решения. Компания гарантирует оперативную обработку заявок и четкое соблюдение договоренностей при поставках оборудования в ваш регион.

ГРПШ (газорегуляторный пункт шкафной) с регулятором давления РДСК-50 — это металлический шкаф с технологическим оборудованием внутри, предназначенный для снижения высокого или среднего давления природного газа до заданного значения, поддержания этого давления на постоянном уровне и автоматической защиты при аварийных отклонениях.

Модификации регулятора РДСК-50

  • РДСК-50М / М-1 — выходное давление 10–40 кПа;
  • РДСК-50М-3 — выходное давление 40–100 кПа;
  • РДСК-50БМ — выходное давление 270–300 кПа.

Выбор модификации зависит от требуемого выходного давления и расхода газа на объекте.

Принцип работы

  1. Подача газа. Газ по входному трубопроводу проходит через входной шаровой кран.
  2. Очистка. Поступает в газовый фильтр, где очищается от механических примесей, пыли и окалины. Степень загрязнения кассеты контролируется датчиком или индикатором перепада давления (ДПД / ИПД); максимально допустимое падение — 10 кПа.
  3. Редуцирование. Очищенный газ поступает к регулятору давления РДСК-50, где давление снижается до установленного значения и автоматически поддерживается на этом уровне независимо от колебаний расхода и входного давления.
  4. Выдача потребителю. Газ с заданным давлением проходит через выходной кран и направляется к потребителю.
  5. Защита по превышению (первая ступень). При повышении выходного давления выше допустимого открывается предохранительный сбросной клапан (КПС-С) — избыточный газ сбрасывается в атмосферу.
  6. Защита по превышению / понижению (вторая ступень). Если давление продолжает расти или, наоборот, падает ниже допустимых пределов, срабатывает предохранительно-запорный клапан (ПЗК), встроенный в регулятор РДСК. Он полностью перекрывает вход газа в регулятор.
