Газорегуляторный пункт шкафной с узлом учета ГРПШ-RG/2MB-2У1-СГ

Газорегуляторный пункт ГРПШ-RG/2MB-2У1-СГ предназначен для редуцирования природных углеводородных и других неагрессиных газов с выского/среднего давления на требуемое, и поддержания его в заданных пределах. Представляет собой металлический шкаф , в котором размещено технологическое оборудование: две линии редуцирования (основная и резервная), регулятор RG/2MB, измерительный комплекс СГ-ЭК.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

Наименование	ГРПШ-RG/2MB-2У1-СГ
Регулятор давления газа	RG/2MB
Максимальное входное давление, МПа	0,6
Регулируемая среда	Метан, сжиженный газ (сухие газы), азот
Температура окружающей среды С°	-40°С до +60°С
Диапазон настройки выходного давления газа, МПа	от 0,001 до 0,08
Неравномерность регулирования выходного давления при изменении расхода газа и изменении входного давления на 30%, %, не более	±10
Диапазон настройки отключающего устройства кПа: при повышении максимального выходного давления Р_вых при понижении максимального выходного давления Р_вых	1.2-100 0.7-11
Предохранительно-запорный клапан	встроен
Предохранительно сбросный клапан	ПСК-50
Диапазон настройки срабатывания предохранительно-сбросного клапана, кПа	1-125
Система обогрева	газовый
Измерительный комплекс	СГ-ЭК
Срок службы	30 лет

Купить ГРПШ-RG/2MB-2У1-СГ в Оренбурге

Основное направление деятельности компании – обеспечение промышленных предприятий надежным оборудованием. ГРПШ-RG/2MB-2У1-СГ полностью соответствуют заявленным техническим параметрам и готовы к эксплуатации в условиях интенсивных нагрузок. Мы берем на себя организацию доставки в Оренбург.

Прямое сотрудничество с производителями и поставщиками позволяет предлагать прозрачные условия ценообразования. Узнать окончательную стоимость оборудования с учетом доставки можно двумя способами: позвонить по контактному телефону или заполнить форму обратной связи. В ответ на запрос вы получите счет с детализацией всех позиций.

Особое внимание уделяем техническому консультированию. У наших специалистов можно получить развернутую информацию по монтажу, пусконаладке и совместимости узлов. Это помогает клиентам принимать взвешенные решения. Компания гарантирует оперативную обработку заявок и четкое соблюдение договоренностей при поставках оборудования в ваш регион.

Шкафной газорегуляторный пункт ГРПШ-RG/2MB-2У1-СГ включает в себя комплекс оборудования для регулирования газа, установленный в защищенном металлическом шкафу. Эта установка обеспечивает высокий уровень безопасности и надежности в эксплуатации. Благодаря дополнительной линии редуцирования, пользователи могут получать газ без перебоев даже в случае аварийных ситуаций или во время проведения ремонтных работ.

ГРПШ-RG/2MB-2У1-СГ имеет две линии редукции газа. В состав этих линий входят современные итальянские регуляторы давления газа марки MADAS (модель RG/2MB), а также фильтры, предназначенные для удаления механических частиц и нежелательных примесей из газа. Кроме того, в системе предусмотрены предохранительные клапаны: запорный, который останавливает газопровод при значительных колебаниях давления, и сбросный, который позволяет избавиться от излишков газа при незначительных колебаниях давления в пределах допустимых норм. Особенностью ГРПШ-RG/2MB-2У1-СГ является присутствие приборов учета газа для контроля расхода газового топлива в газовой системе и учета затрат.

ГРПШ-RG/2MB-2У1-СГ выполняет следующие функции:

Понижение высокого и среднего давления на входе до необходимого низкого уровня;
Автоматическое поддержание стабильного давления газа в пределах установленного диапазона;
Автоматическое отключение подачи газа в случае возникновения аварийных ситуаций, связанных с изменениями давления газа.

Схема пневматическая функциональная:
4 — фильтр; 5–7, 12, 14–16, 23, 24, 27–29, 37–40 — запорная арматура; 8 — манометр; 9 — измерительный комплекс; 36 — регулятор

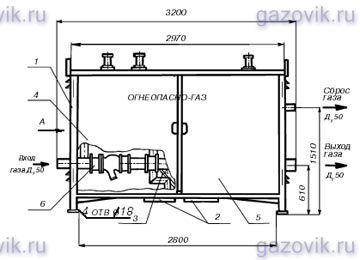

Габаритный чертеж ГРПШ-RG/2MB-2У1-СГ:
1 — шкаф; 2 — обогреватель; 3 — газопровод; 4,5 — двери; 6 — оборудование технологическое

Вы можете скачать опросный лист в формате DOC или PDF:

Опросный лист на ГРПШ, ГРУ, ПГБ
DOC, PDF

Для просмотра опросных листов в формате DOC Вы можете использовать Microsoft Word, OpenOffice, в формате PDF — Acrobat Reader, Foxit Reader, Sumatra PDF или другую удобную программу.

Цена на даноое оборудование предоставляется после заполнения опросного листа.
