Газорегуляторные пункты шкафные* ГРПШ-13-2НВ-У1, ГРПШ-15-2НВ-У1, ГРПШ-16-2НВ-У1

Газорегуляторные пункты предназначены для понижения уровня входного давления на требуемое, автоматического поддержания его в заданных пределах. Устройства ГРПШ-13-2НВ-У1, ГРПШ-15-2НВ-У1, ГРПШ-16-2НВ-У1 имеют две линии редуцирования и два разных регулятора, на среднее и низкое давление.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	13-2НВ-У1	15-2НВ-У1	16-2НВ-У1
Регулятор давления газа	РДГ-50Н(В)	РДГ-80Н(В)	РДГ-150Н(В)
Рабочая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, Рвх, МПа	1,2	1,2	1,2
Диапазон настройки выходного давления, кПа:
Р_вых, 1	1,5–60	1,5–60	1,5–60
Р_вых, 2	60–600	60–600	60–600
Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч:
Р_вых, 1	6200	13000	29000
Р_вых, 2	6200	13000	29000
Тепловая мощность устройства горелочного, кВт	7	7	7
Габаритные размеры, мм**:
длина L	2000	2700	2800
ширина B	1300	1400	1400
высота H	1700	2000	2300
Масса, кг**	600	900	1000

* По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
** Габаритные размеры и массу изделий уточнять при заказе, в таблице указаны справочные данные.

Купить ГРПШ-13-2НВ-У1, ГРПШ-15-2НВ-У1, ГРПШ-16-2НВ-У1 в Оренбурге

Основная задача компании – обеспечить промышленные предприятия качественным оборудованием без посреднических наценок. ГРПШ-13-2НВ-У1, ГРПШ-15-2НВ-У1, ГРПШ-16-2НВ-У1 протестированы и рекомендованы к эксплуатации в непрерывных циклах. Мы берем на себя логистику и доставку в Оренбург. Контроль движения груза осуществляется на всем пути следования.

Для получения точной стоимости оборудования свяжитесь с отделом продаж по телефону. Либо направьте спецификацию через форму обратной связи – наши сотрудники обработают запрос и подготовят расчет с учетом всех параметров. Компания работает с юридическими лицами, предусмотрены различные варианты оплаты.

Инженерная служба проводит бесплатные консультации по техническим характеристикам и условиям эксплуатации. Уточнить совместимость оборудования с уже имеющимися системами можно до момента выставления счета. Доставка в Оренбург осуществляется только после тщательной проверки товара на складе. Такой подход позволяет поставлять оборудование, полностью готовое к вводу в эксплуатацию.

Газорегуляторные пункты шкафные ГРПШ-13-2НВ-У1, ГРПШ-15-2НВ-У1, ГРПШ-16-2НВ-У1

Схема пневматическая функциональная:
1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа № 1; 5 — предохранительный сбросной клапан № 2; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — регулятор давления газа № 2; 10 — предохранительный сбросной клапан № 1; 11 — запорная арматура; 12, 13, 14, 15 — запорная арматура; 16 — выходной манометр

ГРПШ, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— два узла фильтра;

— две линии редуцирования давления газа;

— две обводные линии, байпасы.

Газ по входному трубопроводу поступает на две параллельные линии редуцирования, последовательно через входные краны 1 и фильтры 2 — к регуляторам давления газа 4, 9, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходные краны 11 поступает к потребителю по двум выходным линиям.

Контроль выходного давления производится выходными манометрами 16.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5 или 10, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах газ поступает к потребителю по обводному газопроводу, байпасу. Регулирование давления газа производится двумя последовательно установленными кранами. Контроль давления производится по выходному манометру.

На входном газопроводе после входных кранов, после регуляторов давления газа и на байпасах предусмотрены продувочные трубопроводы.

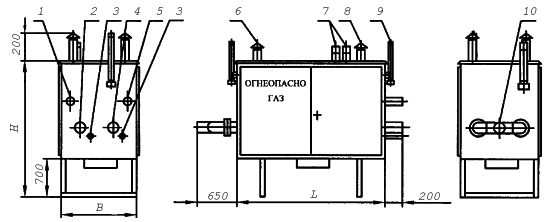

Габаритный чертеж газорегуляторного пункта шкафного (ГРПШ)*:
1 — вход клапана предохранительного сбросного № 1; 2 — Рвых 1; 3 — подвод импульса к регулятору; 4 — Рвых 2; 5 — вход клапана предохранительного сбросного № 2; 6 — вентиляционный патрубок; 7 — выход клапана предохранительного сбросного; 8 — дымоход; 9 — продувочный патрубок; 10 — Рвх

* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
