Пункты газорегуляторные блочные* ПГБ-13-1Н(В)-У1, ПГБ-15-1Н(В)-У1, ПГБ-16-1Н(В)-У1

Пункты газорегуляторные ПГБ-13-1Н(В)-У1, ПГБ-15-1Н(В)-У1, ПГБ-16-1Н(В)-У1 имеют основную и резервную линию редуцирования и исполняются в блоке. Устройство применяется для понижения высокого или среднего давления на требуемое, и автоматического поддержания на заданном уровне.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	13-1Н-У1	13-1В-У1	15-1Н-У1	15-1В-У1	16-1Н-У1	16-1В-У1
Регулятор давления газа	РДГ-50Н	РДГ-50В	РДГ-80Н	РДГ-80В	РДГ-150Н	РДГ-150В
Регулируемая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, Р_вх, МПа	1,2	1,2	1,2	1,2	1,2	1,2
Диапазон настройки выходного давления, Р_вых, кПа	1,5–60	60–600	1,5–60	60–600	1,5–60	60–600
Тепловая мощность устройства горелочного, кВт	7	7	7	7	7	7
Пропускная способность (для газа плотностью ρ=0,73 кг/м³), м³/ч	6200	6200	13000	13000	29000	29000
Наличие отопления	+	+	+	+	+	+
Габаритные размеры, мм**
длина L	3000	3000	3000	3000	3000	3000
ширина B	2100	2100	2300	2300	2300	2300
Масса, кг**	2700	2700	2800	2800	3000	3000

*По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
**Габаритные размеры и массу изделий уточнять при заказе, в таблице указаны справочные данные.

Купить ПГБ-13-1Н(В)-У1, ПГБ-15-1Н(В)-У1, ПГБ-16-1Н(В)-У1 в Оренбурге

Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. ПГБ-13-1Н(В)-У1, ПГБ-15-1Н(В)-У1, ПГБ-16-1Н(В)-У1, представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Оренбург с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.

Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.

Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Оренбург выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.

ГРПШ, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узел фильтра;

— линия редуцирования давления газа;

— обводная линия, байпас.

Принцип работы. Газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 5, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах 1 и 9 газ поступает к потребителю по обводному газопроводу, байпасу. Регулирование давления газа производится двумя последовательно установленными кранами. Контроль давления производится по выходному манометру 14.

На входном газопроводе после входного крана 1, после регулятора давления газа 4 и на байпасе предусмотрены продувочные трубопроводы.

Газорегуляторные установки ГРУ-13-1Н(В)-У1, ГРУ-15-1Н(В)-У1, ГРУ-16-1Н(В)-У1

Схема пневматическая функциональная:
1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа; 5 — предохранительный сбросной клапан; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — запорная арматура; 10, 11, 12, 13 — запорная арматура; 14 — выходной манометр; 15 — манометр

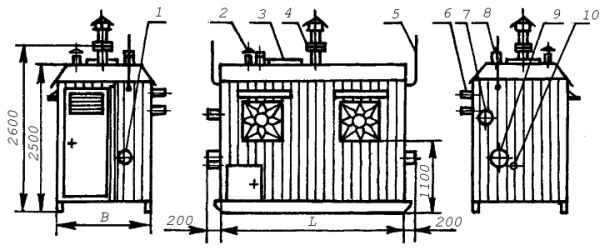

Габаритный чертеж пункта газорегуляторного блочного (ПГБ)*:
1 — Р_вх; 2 — выход клапана предохранительного сбросного; 3 — дымоход; 4 - дефлектор; 5 - легкосбрасываемая конструкция; 6 - молниеотвод; 7 - продувочный патрубок; 8 - вход клапана предохранительного сбросного; 9 — Р_вых; 10 — подвод импульса к регулятору
