Газорегуляторный пункт шкафной с газовым обогревом* ГРПШ-М

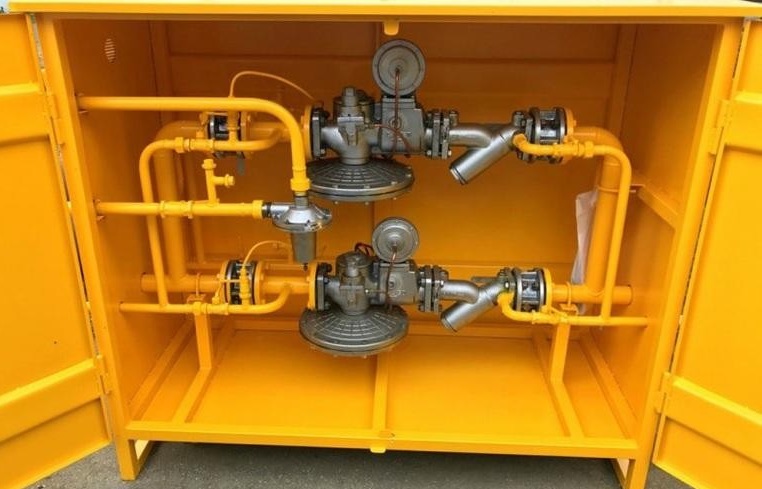

Пункт шкафной ГРПШ-М представляет собой металлический шкаф с технологическим оборудованием, в состав которого входит регулятор давления газа РДГ-50Н(В) или РДБК1-50. Устройство имеет основную и резервную линии редуцирования.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: ОАО «Газаппарат»

Технические характеристики

Регулятор давления газа — РДГ-50H(В) или РДБК1-50.
Максимальное входное давление — 1,2 МПа.
Пропускная способность при давлении на входе:

0,1 МПа — 700 (320**)м³/ч;
0,3 МПа — 1200 (600**) м³/ч;
0,6 МПа — 2600 (1030**) м³/ч;
0,9 МПа — 4200 (1450**) м³/ч;
1,2 МПа — 5200 (2100**) м³/ч.

Расход газа на обогреватель при давлении 2000 Па — 0,1 м³/ч.
Тепловая мощность обогревателя при давлении газа 2000 Па — 960 Вт.
Время включения обогревателя — 90 с.
Время отключения обогревателя при прекращении подачи газа — 90 с.
Масса — 535 кг.

	Значения для исполнения ГРПШ-
	-М	-М-01	-М-02	-М-03	-М-04	-М-05	-М-06
Диапазон настройки давления газа на выходе, кПа	1–4	4–16	16–40	40–60	60–100	100–250	250–600
Диапазон настройки давления срабатывания сбросного клапана, МПа	0,0012–0,005	0,005–0,02	0,02–0,05	0,05–0,075	0,075–0,126	0,126–0,3	0,3–0,7
Пределы настройки автоматического отключения подачи газа, МПа:
при повышении выходного давления	0,0014–0,006	0,006–0,022	0,022–0,06	0,06–0,08	0,08–0,14	0,14–0,32	0,32–0,75
при понижении выходного давления	0,0003–0,002	0,001–0,0003	0,002–0,003	0,01–0,03	0,01–0,06	0,05–0,12	0,1–0,4

*По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
**Производительность для ГРП с регулятором, имеющим седло 25 мм.

Купить ГРПШ-М в Оренбурге

Компания специализируется на комплексных поставках промышленного оборудования. В данном разделе представлена вся необходимая информация о позиции ГРПШ-М. Мы гарантируем полное соответствие характеристик заявленным стандартам качества и надежности.

Организована прямая доставка оборудования в Оренбург. Логистика отработана таким образом, чтобы минимизировать сроки транспортировки и исключить риски повреждения груза. Для получения актуального коммерческого предложения достаточно связаться с отделом продаж по телефону или направить запрос через форму на сайте.

Инженеры компании готовы предоставить исчерпывающую техническую консультацию. Специалисты помогут с выбором модификации, уточнят комплектацию и нюансы подключения оборудования в существующие линии. Точный расчет стоимости производится индивидуально с учетом текущих условий поставки и объема заказа. Обращайтесь: мы обеспечиваем профессиональное сопровождение сделки на всех этапах.

Газорегуляторный пункт шкафной с газовым обогревом ГРПШ-М

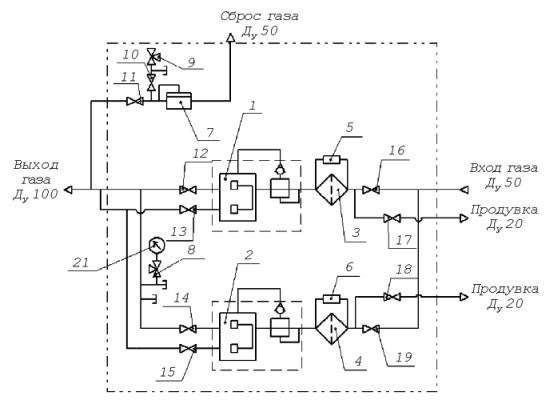

Схема пневматическая функциональная:
1,2 — регулятор давления газа; 3,4 — фильтр; 5,6 — прибор замера перепада давления; 7 — клапан пружинный сбросной; 8,9 — кран трехлинейный; 10–19 — запорная арматура; 21 — прибор замера выходного давления

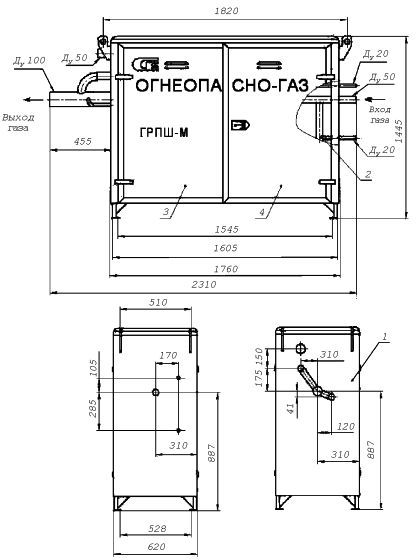

ГРПШ представляет собой металлический шкаф 1 с теплоизоляцией. В шкафу размещено технологическое оборудование 2. Для удобства обслуживания в шкафу с двух сторон имеются двери 3,4, обеспечивающие доступ к технологическому оборудованию.

Технологическое оборудование ГРПШ состоит из двух рабочих линий редуцирования: основной и резервной. Газ через кран 16 или 19 поступает к фильтру 3 или 4, очищается от механических примесей и поступает к комбинированному регулятору давления газа 1 или 2, предназначенному для автоматического поддержания выходного давления на заданном уровне, а также автоматического отключения подачи газа при повышении или понижении выходного давления сверх допустимых заданных значений.

От регулятора давления газа через кран 12 или 14 газ поступает к потребителю.

Для определения перепада давления до и после фильтра (3 или 4) предусмотрены устройства замера перепада давления 5 и 6.

Для контроля выходного давления предусмотрено устройство замера выходного давления (манометр, либо напоромер).

Для отключения импульсного газопровода при ремонте регуляторов давления газа 1 и 2 предусмотрены краны 13 и 14.

Сбросной клапан 7 предназначен для аварийного сброса газа. Кран 10 и клапан трехлинейный 9 предназначен для настройки порога срабатывания клапана сбросного.

Для продувки участков газопровода « на свечу» предназначены краны 17 и 18.
