Клапаны предохранительные запорные электромагнитные ПКЭН(В)-50, ПКЭН(В)-100, ПКЭН(В)-200

Запросить цену

Клапаны предохранительные запорные электромагнитные являются автоматическими запорными устройствами, предназначенными для герметичного перекрытия подачи неагрессивных углеводородных газов.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	ПКЭН(В)-50	ПКЭН(В)-100	ПКЭН(В)-200
Условный проход Д_у	50	100	200
Диаметр седла, мм	50	100	200
Пределы настройки контролируемого давления, МПа:
нижний предел
ПКЭН	0,0003–0,003	0,0003–0,003	0,0003–0,003
ПКЭВ	0,003–0,03	0,003–0,03	0,003–0,03
верхний предел
ПКЭН	0,002–0,06	0,002–0,06	0,002–0,06
ПКЭВ	0,03–0,69	0,03–0,69	0,03–0,6
Максимальное входное давление, МПа	1,2	1,2	1,2
Напряжение питающей сети, В	220	220	220
Частота, Гц	50	50	50
Потребляемая мощность, Вт, не более	40	40	40
Строительная длина, мм	230	350	600
Габаритные размеры, мм:
длина	385	388	600
ширина	300	270	388
высота	548	660	812
Соединение	фланцевое по ГОСТ 12816-80 на P_у=1,6 МПа
Масса, кг, не более	36,6	76,7	147,3

Купить ПКЭН(В)-50, ПКЭН(В)-100, ПКЭН(В)-200 в Оренбурге

Компания специализируется на комплексных поставках промышленного оборудования. В данном разделе представлена вся необходимая информация о позиции ПКЭН(В)-50, ПКЭН(В)-100, ПКЭН(В)-200. Мы гарантируем полное соответствие характеристик заявленным стандартам качества и надежности.

Организована прямая доставка оборудования в Оренбург. Логистика отработана таким образом, чтобы минимизировать сроки транспортировки и исключить риски повреждения груза. Для получения актуального коммерческого предложения достаточно связаться с отделом продаж по телефону или направить запрос через форму на сайте.

Инженеры компании готовы предоставить исчерпывающую техническую консультацию. Специалисты помогут с выбором модификации, уточнят комплектацию и нюансы подключения оборудования в существующие линии. Точный расчет стоимости производится индивидуально с учетом текущих условий поставки и объема заказа. Обращайтесь: мы обеспечиваем профессиональное сопровождение сделки на всех этапах.

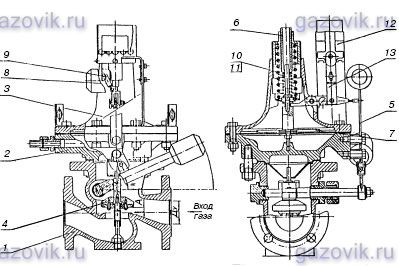

Клапан предохранительный запорный имеет (см. рисунок) фланцевый корпус 1 вентильного типа. Внутри корпуса находится седло, которое перекрывается клапаном 4 с резиновым уплотнителем. Клапан висит на штоке, верхний конец которого перемещается в отверстие направляющей полосы, а нижний конец — по направляющей стойке. Шток клапана посредством штифта сцепляется с насаженной на ось вилкой. На конце оси укреплен рычаг с грузом. Выходящая из корпуса ось уплотняется резиновым кольцом. В основной клапан встроен малый перепускной клапан, служащий для выравнивания давления до и после клапана перед открытием. При открывании клапана сначала придет в движение шток, в результате чего перепускной клапан откроется и давление в полостях корпуса выровнится, что даст возможность открыть основной клапан. При закрытии клапана основной клапан садится на седло, а затем под действием рычага шток прижимается к уплотнителю и пропускной клапан закрывается.

На верхнем фланце корпуса прикреплена головка 2, верхняя часть которой образует подмембранную полость контролируемого давления. Между головкой и крышкой головки крепится мембрана 7 со штоком. Крышка головки 3 — литая или штампосварная. В цилиндрической части крышки помещается механизм регулировки контролируемого давления 6. В резьбовое отверстие верхнего торца штока мембраны ввернут регулировочный винт. На регулировочный винт надета тарелка, которая опирается на выступы стакана крышки. Верхняя часть регулировочного винта охватывается регулировочной втулкой. Регулировочная втулка, на торец которой опирается малая пружина, определяет настройку нижнего предела контролируемого давления, усилие пружины изменяется путем вращения регулировочной втулки.

На тарелку нижним торцом опирается пружина 10, определяющая настройку верхнего предела контролируемого давления, усилие которой изменяется путем вращения стакана. Импульс контролируемого давления подается под мембрану через ниппель. Клапан высокого давления ПКЭВ отличается от клапана низкого давления ПКЭН наличием опорной тарелки, уменьшающей эффективную площадь мембраны, взамен тарелки мембрана 7 ставится шайба.

Электропривод 12 крепится на кронштейне к крышке головки. Тягой 13 он соединяется с коромыслом анкерно-рычажной системы 5 клапана. Элекропривод 12 оснащен фиксатором 8, расположенным на оси 9. Фиксатор служит для удержания клапана в открытом состоянии во время технологической подготовки газоиспользующего оборудования. Фиксатор 8 должен свободно, без рывков и заеданий, под действием силы тяжести поворачиваться на оси 9.

Шток клапана должен свободно ходить по направляющей колонке. При необходимости следует очистить шток и направляющую колонку. Во избежание оседания пыли смазывать направляющую не следует. Седло клапана должно быть чистым. Засорение седла вызывает негерметичность клапана. Необходимо обращать внимание на состояние резинового уплотнения. С течением времени резина теряет эластичность, что может вызвать нарушение герметичности при закрытии клапана.

Клапан предохранительный запорный электромагнитный ПКЭН(В):
1 — корпус; 2 — головка; 3 — крышка головки; 4 — клапан с резиновым уплотнителем; 5 - анкерно-рычажная система; 6 — механизм регулировки контролируемого давления; 7 — мембрана со штоком; 8 — фиксатор; 9 — ось; 10, 11 — пружина; 12 — электропривод; 13 — тяга
